Strop Teriva to popularny rodzaj stropu gęstożebrowego stosowany w budownictwie. Składa się głównie z belek stropowych kratownicowych i pustaków wypełniających przestrzeń między nimi. Montaż tego typu stropu wymaga staranności i przestrzegania określonych zasad. Kluczowe aspekty to odpowiedni rozstaw belek, prawidłowe układanie pustaków oraz wykonanie wieńców stropowych. Proces montażu obejmuje kilka etapów, od przygotowania podpór po betonowanie całości konstrukcji.
Najważniejsze informacje:- Rozstaw belek wynosi 60 cm dla Teriva I lub 45 cm dla innych typów
- Długość oparcia belek na murze powinna wynosić minimum 100 mm
- Pustaki układa się prostopadle do belek
- Wieńce stropowe powinny mieć wysokość nie mniejszą niż wysokość stropu
- Do betonowania używa się betonu klasy nie mniejszej niż C20/25
Czym jest strop Teriva i jego zalety
Strop Teriva to popularny rodzaj stropu gęstożebrowego, składający się z belek stropowych kratownicowych i pustaków wypełniających. Technologia stropu Teriva pozwala na szybką i efektywną konstrukcję stropu w budownictwie mieszkaniowym i przemysłowym.
Główne zalety stropu Teriva:
- Lekka konstrukcja, zmniejszająca obciążenie ścian nośnych
- Dobra izolacyjność termiczna i akustyczna
- Szybki i stosunkowo łatwy montaż
- Możliwość zastosowania w różnych typach budynków
- Ekonomiczność rozwiązania
Istnieją różne typy stropów Teriva, takie jak Teriva I, Teriva I Bis, Teriva II i Teriva III. Różnią się one głównie rozstawem belek i wysokością konstrukcyjną. Wybór odpowiedniego typu zależy od konkretnych wymagań projektowych i obciążeń, jakim strop będzie poddawany.
Niezbędne narzędzia i materiały do montażu stropu Teriva
Do prawidłowego montażu stropu Teriva potrzebne są następujące narzędzia:
- Poziomnica laserowa lub tradycyjna
- Piła do cięcia pustaków
- Młotek i szczypce do wiązania zbrojenia
- Betoniarka lub pompa do betonu
- Łata wibracyjna do zagęszczania betonu
- Rusztowania i podpory montażowe
Materiały budowlane niezbędne do wykonania stropu gęstożebrowego to przede wszystkim belki stropowe Teriva, pustaki stropowe, stal zbrojeniowa do wieńców i żeber rozdzielczych, oraz beton klasy minimum C20/25. Dodatkowo potrzebne będą deski szalunkowe do wykonania wieńców oraz drut wiązałkowy do łączenia zbrojenia.
| Element | Orientacyjny koszt |
|---|---|
| Belki stropowe Teriva | 30-40 zł/mb |
| Pustaki stropowe | 5-7 zł/szt |
| Beton C20/25 | 250-300 zł/m³ |
| Robocizna | 50-70 zł/m² |

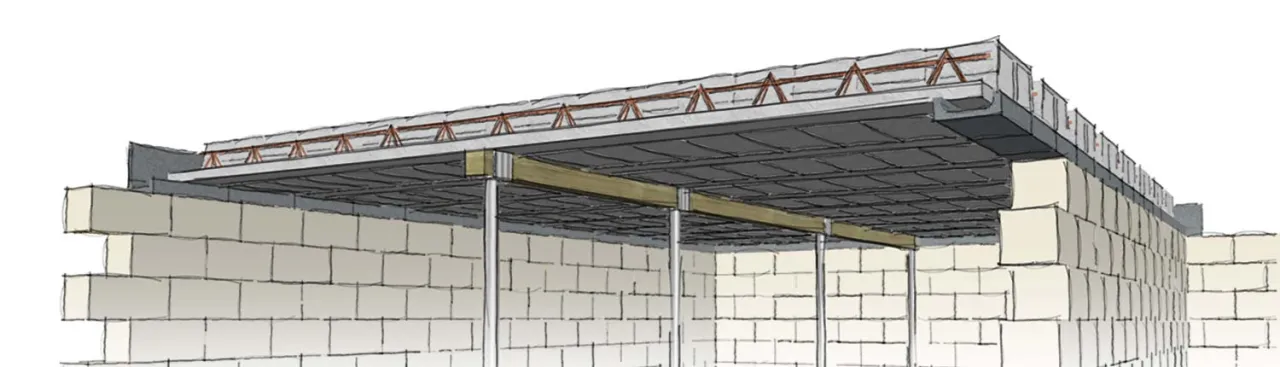

Krok 1: Przygotowanie podpór i wyznaczanie poziomu stropu
Układanie stropu Teriva rozpoczyna się od przygotowania podpór. Należy ustawić stemple lub dźwigary drewniane w rozstawie zgodnym z dokumentacją techniczną, zazwyczaj co 1,5-2 metry. Podpory muszą być stabilne i wypoziomowane, aby zapewnić równą powierzchnię stropu.
Poziom stropu wyznacza się za pomocą poziomicy laserowej lub tradycyjnej, przenosząc oznaczenia na ściany i podpory. Precyzyjne wyznaczenie poziomu jest kluczowe dla późniejszego prawidłowego ułożenia belek i pustaków.
Na tym etapie należy zadbać o odpowiednie zabezpieczenie miejsca pracy. Upewnij się, że podpory są stabilne i nie ma ryzyka ich przesunięcia podczas dalszych prac.
Krok 2: Układanie belek stropowych
Prawidłowy rozstaw belek jest kluczowy dla montażu stropu Teriva. Dla Teriva I wynosi on 60 cm, a dla pozostałych typów (Teriva I Bis, II, III) - 45 cm. Rozstaw mierzy się w osiach belek, co oznacza, że odległość między krawędziami sąsiednich belek będzie nieco mniejsza.
Belki układamy, zaczynając od jednego końca pomieszczenia. Każda belka powinna być oparta na ścianie lub wieńcu na długości minimum 10 cm. W przypadku ścian nośnych cieńszych niż 20 cm, stosujemy układ mijankowy. Belki muszą być ułożone prostopadle do ścian nośnych i idealnie wypoziomowane.
Porada: Przed ostatecznym ułożeniem belek, oznacz ich pozycje na ścianach. Unikaj przycinania belek - jeśli to konieczne, skonsultuj się z projektantem. Pamiętaj, że belki muszą być podparte na całej długości podczas montażu.

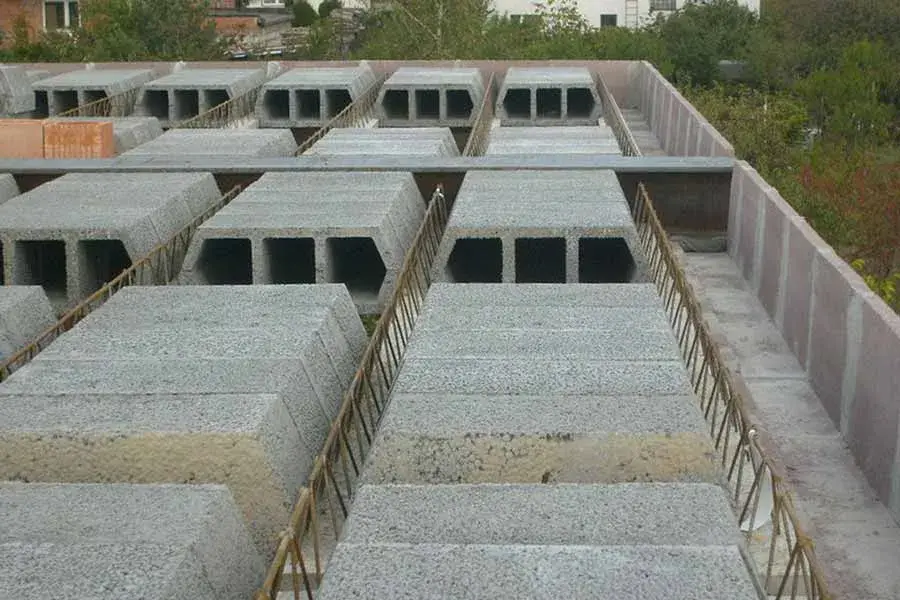

Krok 3: Montaż pustaków między belkami
Instalacja belek stropowych to dopiero połowa sukcesu. Kolejnym krokiem jest prawidłowe ułożenie pustaków. Pustaki układamy prostopadle do belek, zaczynając od dwóch rzędów przy końcach belek. Następnie wypełniamy pozostałą przestrzeń, upewniając się, że pustaki ściśle przylegają do siebie i do belek.
Pustaki powinny być dopasowane wymiarowo do rozstawu belek. W przypadku konieczności docięcia pustaków, używamy piły do betonu komórkowego lub szlifierki kątowej z tarczą diamentową.
Najczęstsze błędy przy montażu pustaków:
- Nieprawidłowe dopasowanie pustaków do belek
- Zbyt luźne ułożenie, pozostawiające szczeliny
- Układanie pustaków "na wcisk", co może uszkodzić belki
- Brak zabezpieczenia pustaków przed wilgocią
Krok 4: Wykonanie wieńców stropowych i żeber rozdzielczych
Wykonanie stropu gęstożebrowego wymaga prawidłowego zbrojenia. Wieńce stropowe wykonujemy na obwodzie stropu, używając minimum 4 prętów o średnicy 10-12 mm. Pręty łączymy strzemionami co 25-30 cm. Wysokość wieńca powinna być równa wysokości konstrukcyjnej stropu.
Żebra rozdzielcze montujemy prostopadle do belek, w odstępach nie większych niż 2,5 m. Służą one do usztywnienia konstrukcji i lepszego rozkładu obciążeń. Żebra zbroimy dwoma prętami o średnicy 12 mm, łącząc je strzemionami.
Pamiętaj o dokładnym związaniu zbrojenia drutem wiązałkowym. Pręty w wieńcach i żebrach powinny być oddalone od szalunku o minimum 2 cm, aby zapewnić odpowiednią otulinę betonową.
Krok 5: Betonowanie stropu Teriva
Przed rozpoczęciem betonowania upewnij się, że wszystkie elementy są na swoim miejscu i stabilnie zamocowane. Sprawdź poziom stropu i ewentualnie skoryguj podpory. Zwilż pustaki wodą, aby nie odciągały wilgoci z betonu.
Układanie stropu Teriva kończy się betonowaniem. Używaj betonu klasy minimum C20/25, konsystencji półciekłej. Beton układaj równomiernie, zaczynając od jednego końca pomieszczenia. Wypełnij wieńce, żebra rozdzielcze i przestrzenie nad pustakami. Używaj łaty wibracyjnej do zagęszczenia betonu, szczególnie w okolicach wieńców i żeber.
Po wylaniu betonu, zabezpiecz powierzchnię przed szybkim wysychaniem. Przez pierwsze 7-10 dni regularnie polewaj strop wodą lub przykryj go folią, aby zapewnić optymalne warunki dojrzewania betonu.
Czas realizacji i schnięcia stropu Teriva
Montaż stropu Teriva dla przeciętnego domu jednorodzinnego trwa zazwyczaj 2-3 dni robocze. Czas ten może się różnić w zależności od wielkości powierzchni i doświadczenia ekipy.
Proces schnięcia i dojrzewania betonu trwa znacznie dłużej. Pełną wytrzymałość strop osiąga po 28 dniach. W tym czasie beton przechodzi przez fazy wiązania (pierwsze 24-48 godzin) i twardnienia. Kluczowe jest zapewnienie odpowiedniej wilgotności w pierwszym tygodniu po betonowaniu.
Nie obciążaj stropu przez minimum 14 dni po betonowaniu. Po tym czasie można ostrożnie usunąć podpory, zaczynając od środka pomieszczenia i stopniowo przechodząc do krawędzi.
Bezpieczeństwo podczas układania stropu Teriva
Najważniejsze zasady BHP przy montażu stropu Teriva:
- Używaj sprzętu ochrony osobistej (kask, rękawice, obuwie ochronne)
- Zabezpiecz krawędzie stropu barierkami ochronnymi
- Regularnie sprawdzaj stabilność podpór i rusztowań
- Nie przeciążaj stropu materiałami budowlanymi przed zakończeniem betonowania
- Zachowaj szczególną ostrożność podczas pracy na wysokości
- Upewnij się, że wszyscy pracownicy znają procedury bezpieczeństwa
Sprzęt ochronny powinien obejmować kask ochronny, rękawice robocze, okulary ochronne podczas cięcia pustaków oraz uprząż bezpieczeństwa przy pracy na wysokości powyżej 1 metra.
Organizując pracę na wysokości, używaj stabilnych rusztowań z barierkami ochronnymi. Unikaj improwizowanych rozwiązań, takich jak drabiny czy prowizoryczne podesty. Materiały i narzędzia przechowuj w bezpiecznym miejscu, aby uniknąć ryzyka ich upadku z wysokości.
Klucz do sukcesu: Precyzja i bezpieczeństwo w układaniu stropu Teriva
Montaż stropu Teriva to proces wymagający dokładności i przestrzegania określonych zasad. Od prawidłowego przygotowania podpór, przez precyzyjne układanie belek i pustaków, aż po staranne betonowanie - każdy etap ma kluczowe znaczenie dla trwałości i funkcjonalności konstrukcji.
Pamiętaj, że bezpieczeństwo podczas wykonania stropu gęstożebrowego jest równie ważne jak jakość techniczna. Stosowanie odpowiedniego sprzętu ochronnego i przestrzeganie zasad BHP to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpiecznej realizacji projektu.
Choć układanie stropu Teriva może wydawać się skomplikowane, przestrzeganie opisanych kroków i zaleceń pozwoli Ci stworzyć solidną i trwałą konstrukcję. Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z doświadczonym specjalistą lub inżynierem budowlanym.
