Norma PN-B-10425:1989 to dokument określający wymagania techniczne dla murowanych przewodów kominowych. Obejmowała ona zasady dotyczące lokalizacji wylotów kominów oraz ich konstrukcji. Norma ta została zastąpiona nowszą wersją w 2019 roku, wprowadzającą pewne modyfikacje.
Najważniejsze informacje:
- Wyloty kominów muszą być wyprowadzone na odpowiednią wysokość ponad dach
- Przy dachach stromych, wyloty powinny być co najmniej 0,30 m nad powierzchnią dachu
- Kominy muszą być wykonane z niepalnych materiałów o dobrej odporności ogniowej
- Wewnętrzna powierzchnia przewodów powinna minimalizować opory przepływu
- Przekrój komina musi być dostosowany do podłączonego urządzenia
- Zakazane jest stosowanie zbiorczych przewodów spalinowych, dymowych i wentylacyjnych
Czym jest norma PN-B-10425:1989?
Norma kominowa PN 89 B 10425, pełna nazwa "Przewody dymowe, spalinowe i wentylacyjne murowane z cegły - Wymagania techniczne i badania przy odbiorze", to kluczowy dokument w dziedzinie budownictwa. Określa ona szczegółowe wymagania techniczne przewodów dymowych, spalinowych i wentylacyjnych wykonanych z cegły.
Zakres zastosowania normy kominowej PN 89 B 10425 obejmuje projektowanie, wykonawstwo oraz odbiór murowanych przewodów kominowych w budynkach. Norma ta stanowi podstawę dla inżynierów, architektów i wykonawców, zapewniając bezpieczeństwo i efektywność systemów odprowadzania spalin i wentylacji. Jest niezbędna przy planowaniu i realizacji inwestycji budowlanych związanych z instalacjami kominowymi.
Lokalizacja wylotów kominów według normy

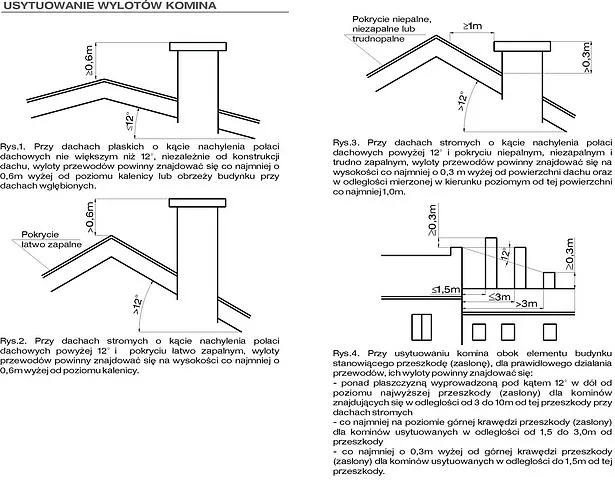

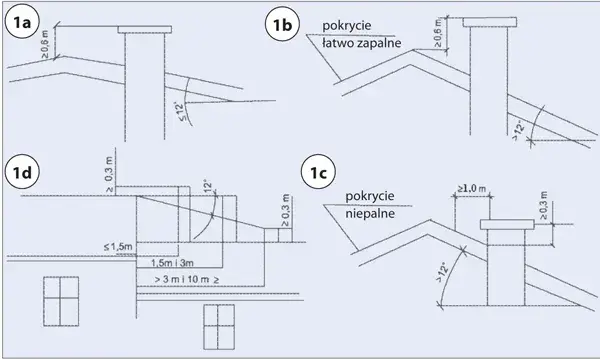

Norma kominowa PN 89 B 10425 precyzyjnie określa wymagania dotyczące lokalizacji wylotów kominów. Dla dachów stromych o kącie nachylenia powyżej 12° i pokryciu niepalnym, wyloty powinny znajdować się minimum 0,30 m nad powierzchnią dachu oraz w odległości co najmniej 1,0 m w poziomie od tej powierzchni.
Przy usytuowaniu kominów obok przeszkód, norma wprowadza dodatkowe zasady. Wyloty kominów muszą być umieszczone ponad płaszczyzną wyprowadzoną pod kątem 12° w dół od poziomu przeszkody. Dotyczy to kominów znajdujących się w odległości od 3,0 do 10,0 m od tej przeszkody. Takie rozwiązanie ma na celu zapewnienie prawidłowego ciągu i uniknięcie zakłóceń w odprowadzaniu spalin.
Szczegółowe wymiary i odległości
- Minimalna wysokość wylotu komina nad powierzchnią dachu: 0,30 m
- Minimalna odległość w poziomie od powierzchni dachu: 1,0 m
- Kąt nachylenia płaszczyzny przy przeszkodach: 12°
- Zakres odległości komina od przeszkody: 3,0 - 10,0 m
- Minimalna odległość wylotu komina od najbliższej krawędzi okna: 4,0 m
- Zalecana wysokość komina ponad kalenicę dachu: 0,5 m
Wymagania konstrukcyjne przewodów kominowych
Przepisy kominowe zawarte w normie kominowej PN 89 B 10425 określają kluczowe zasady konstrukcyjne. Przewody kominowe muszą być wykonane z materiałów niepalnych, odpornych na działanie wysokich temperatur i agresywnych substancji chemicznych. Wewnętrzna powierzchnia kominów powinna być gładka, aby minimalizować opory przepływu gazów.
Materiały użyte do konstrukcji kominów murowanych muszą posiadać odpowiednią wytrzymałość mechaniczną i odporność na korozję. Norma wymaga stosowania materiałów certyfikowanych, spełniających rygorystyczne normy jakościowe.
Materiały dozwolone do budowy kominów
- Cegła pełna ceramiczna - tradycyjny materiał o dobrej odporności termicznej
- Pustaki kominowe ceramiczne - lekkie i efektywne termicznie
- Beton żaroodporny - odporny na wysokie temperatury i agresywne środowisko
- Stal kwasoodporna - idealna do przewodów spalinowych w kotłach kondensacyjnych
- Elementy prefabrykowane - szybki montaż i gwarancja jakości
Wytyczne dotyczące przekroju przewodów kominowych
Dobór odpowiedniego przekroju przewodu kominowego jest kluczowy dla jego efektywności. Norma kominowa PN 89 B 10425 wymaga, aby przekrój był dostosowany do rodzaju i mocy podłączonego urządzenia grzewczego. Zbyt mały przekrój może prowadzić do niedostatecznego ciągu, podczas gdy zbyt duży może powodować wychładzanie spalin i kondensację.
Typowe przekroje kominów to kwadraty o bokach 14x14 cm lub 20x20 cm oraz koła o średnicach 150 mm lub 200 mm. Wybór zależy od specyfiki instalacji i wymagań producenta urządzenia grzewczego.
Tabela typowych przekrojów kominów
| Typ komina | Przekrój kwadratowy | Przekrój okrągły | Zalecana moc urządzenia |
|---|---|---|---|
| Dymowy (piece kaflowe) | 14x14 cm | Ø 150 mm | do 10 kW |
| Spalinowy (kotły gazowe) | 20x20 cm | Ø 180 mm | 10-25 kW |
| Wentylacyjny | 14x14 cm | Ø 150 mm | N/A |
| Spalinowy (kotły na paliwo stałe) | 25x25 cm | Ø 200 mm | 25-40 kW |
Ograniczenia w projektowaniu przewodów kominowych
Norma kominowa PN 89 B 10425 kategorycznie zakazuje stosowania zbiorczych przewodów spalinowych, dymowych i wentylacyjnych. Każde urządzenie grzewcze musi posiadać oddzielny przewód kominowy, co zapewnia bezpieczeństwo i prawidłowe funkcjonowanie systemu.
Inne istotne ograniczenia obejmują zakaz stosowania materiałów palnych w konstrukcji kominów oraz w ich bezpośrednim otoczeniu. Norma wymaga również zachowania minimalnych odległości między przewodami kominowymi a elementami konstrukcyjnymi budynku. Dodatkowo, zabronione jest umieszczanie w przewodach kominowych instalacji elektrycznych czy gazowych.
- Zawsze sprawdzaj aktualność norm przed rozpoczęciem projektowania
- Konsultuj się z kominiarzem na etapie projektowania i wykonawstwa
- Pamiętaj o regularnych przeglądach i czyszczeniu kominów
- Dokumentuj wszystkie etapy budowy i odbioru przewodów kominowych
Metody badań i odbioru przewodów kominowych
Badania odbiorcze przewodów spalinowych to kluczowy etap zapewniający bezpieczeństwo użytkowania. Proces ten rozpoczyna się od kontroli wizualnej, sprawdzającej zgodność wykonania z projektem i normą kominową PN 89 B 10425. Następnie przeprowadza się badania szczelności przewodów, zazwyczaj przy użyciu zadymiarki. Kolejnym krokiem jest pomiar ciągu kominowego, który musi spełniać określone parametry.
Kluczowe parametry sprawdzane podczas odbioru to:
- Szczelność przewodów kominowych
- Siła ciągu kominowego
- Prawidłowość połączeń i uszczelnień
- Zgodność wymiarów z projektem
- Drożność przewodów
- Jakość wykonania wewnętrznej powierzchni przewodów
Aktualizacje normy PN-B-10425
Norma kominowa PN 89 B 10425 została zastąpiona nowszą wersją w 2019 roku. Aktualizacja ta wprowadza pewne modyfikacje, dostosowując wymagania do współczesnych technologii i materiałów budowlanych.
Najważniejsze zmiany w nowej wersji obejmują bardziej precyzyjne wytyczne dotyczące stosowania nowoczesnych materiałów izolacyjnych. Wprowadzono również dodatkowe wymagania w zakresie wentylacji pomieszczeń z urządzeniami grzewczymi. Nowa norma kładzie większy nacisk na efektywność energetyczną i bezpieczeństwo użytkowania systemów kominowych.
Porównanie starej i nowej normy
| Aspekt | Norma PN 89 B 10425 | Nowa norma (2019) |
|---|---|---|
| Materiały izolacyjne | Podstawowe wytyczne | Szczegółowe specyfikacje |
| Wentylacja pomieszczeń | Ogólne zalecenia | Rozbudowane wymagania |
| Efektywność energetyczna | Ograniczone wytyczne | Zwiększony nacisk |
| Badania odbiorcze | Podstawowe procedury | Rozszerzone metody |
| Kompatybilność z nowoczesnymi urządzeniami | Ograniczona | Ulepszona |
Kluczowe aspekty normy PN-B-10425 i jej wpływ na bezpieczeństwo systemów kominowych
Norma kominowa PN 89 B 10425 stanowi fundament dla projektowania, wykonawstwa i odbioru przewodów kominowych w Polsce. Określa ona precyzyjne wymagania dotyczące lokalizacji wylotów kominów, konstrukcji przewodów oraz materiałów dopuszczonych do ich budowy. Te wytyczne mają kluczowe znaczenie dla zapewnienia bezpieczeństwa i efektywności systemów odprowadzania spalin i wentylacji w budynkach.
Szczególną uwagę norma poświęca kwestiom technicznym, takim jak dobór odpowiedniego przekroju przewodów kominowych czy metody badań odbiorczych. Wprowadza również istotne ograniczenia, jak zakaz stosowania zbiorczych przewodów spalinowych, co ma bezpośredni wpływ na projektowanie instalacji grzewczych. Aktualizacja normy w 2019 roku przyniosła dodatkowe wytyczne, uwzględniające postęp technologiczny i rosnące wymagania w zakresie efektywności energetycznej.
Znajomość i stosowanie się do wymogów normy kominowej PN 89 B 10425, a także jej nowszej wersji, jest niezbędne dla wszystkich specjalistów z branży budowlanej. Zapewnia to nie tylko zgodność z przepisami, ale przede wszystkim gwarantuje bezpieczeństwo użytkowników budynków i optymalne funkcjonowanie systemów grzewczych i wentylacyjnych.
