Płyta fundamentowa to nowoczesne rozwiązanie w budownictwie, zapewniające stabilną podstawę dla budynków. Jej konstrukcja składa się z kilku kluczowych warstw, każda o specyficznej funkcji. Od podłoża gruntowego, przez izolację, zbrojenie, aż po beton - każdy element ma znaczenie. Odpowiednie zaprojektowanie płyty fundamentowej jest kluczowe dla trwałości i bezpieczeństwa całej konstrukcji.
Najważniejsze informacje:
- Płyta fundamentowa składa się z warstw: podłoża, izolacji, zbrojenia i betonu
- Grubość płyty zwykle wynosi 20-40 cm, zależnie od obciążeń i gruntu
- Zbrojenie wykonuje się z prętów o średnicy 12-16 mm
- Izolacja przeciwwilgociowa chroni przed wilgocią z gruntu
- Właściwe zaprojektowanie uwzględnia rodzaj gruntu i obciążenia budynku
Czym jest płyta fundamentowa?

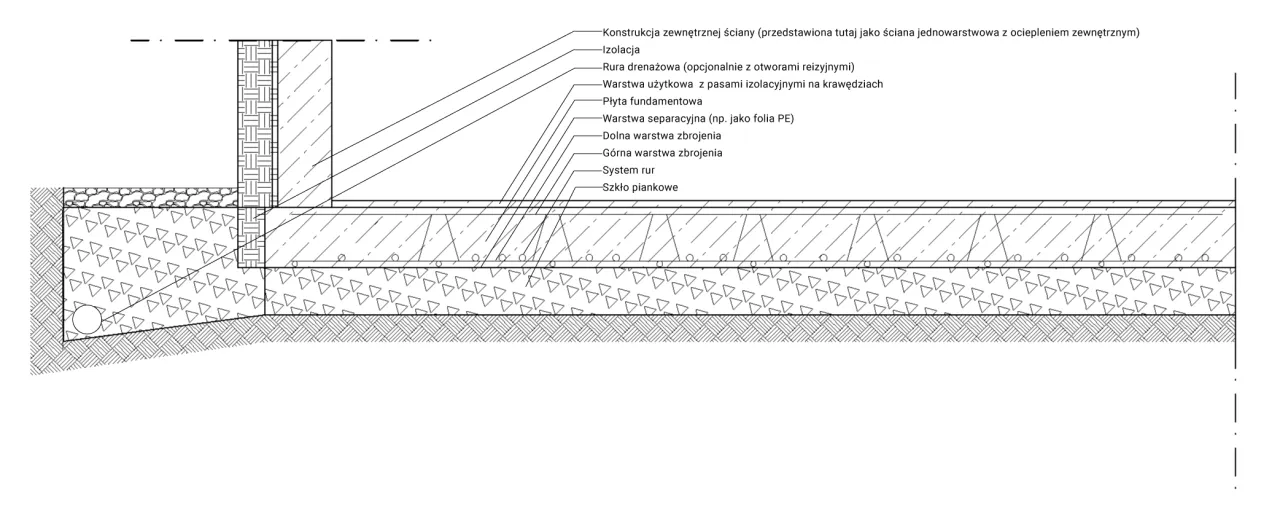

Płyta fundamentowa to jednolity element konstrukcyjny, stanowiący podstawę budynku. Jej zadaniem jest przenoszenie obciążeń z całej konstrukcji na podłoże gruntowe. Przekrój płyty fundamentowej składa się z kilku kluczowych warstw, które zapewniają stabilność, izolację i trwałość budynku. Ta nowoczesna metoda fundamentowania sprawdza się szczególnie na terenach o słabej nośności gruntu lub przy wysokim poziomie wód gruntowych. Struktura płyty fundamentowej to skomplikowany system warstw, z których każda pełni określoną funkcję.
Warstwy płyty fundamentowej - szczegółowy przegląd
Warstwa podłoża gruntowego
Przygotowanie gruntu to pierwszy krok w budowie płyty fundamentowej. Zaczyna się od usunięcia humusu i wykonania wykopu. Podsypka, układana na dnie wykopu, ma za zadanie wyrównać podłoże i zapewnić odpowiedni drenaż.
Najczęściej stosowane materiały do podsypki to:
- Żwir
- Kruszywo łamane
- Piasek gruboziarnisty
Izolacja przeciwwilgociowa
Izolacja przeciwwilgociowa chroni konstrukcję płyty fundamentowej przed wilgocią z gruntu. Najczęściej stosuje się materiały takie jak polistyren ekspandowany (EPS) lub ekstrudowany (XPS). Te materiały nie tylko izolują od wilgoci, ale również poprawiają parametry termiczne fundamentu. Typowa izolacja ma grubość od 10 do 20 cm, w zależności od warunków gruntowych i klimatycznych.
Zbrojenie płyty fundamentowej
Zbrojenie jest kluczowym elementem płyty fundamentowej, odpowiadającym za jej wytrzymałość i zdolność do przenoszenia obciążeń. Używa się prętów o średnicy 12-16 mm oraz strzemion o średnicy 6-8 mm. Zbrojenie układa się w dwóch kierunkach, tworząc siatkę, która równomiernie rozkłada naprężenia w całej płycie.
Warstwa betonu
Beton stanowi główny materiał konstrukcyjny w przekroju płyty fundamentowej. Jego grubość zależy od obciążeń budynku i warunków gruntowych, zwykle wynosi od 20 do 40 cm. W przypadku trudnych warunków gruntowych lub ciężkich konstrukcji, grubość może sięgać nawet 60 cm. Beton używany do płyt fundamentowych charakteryzuje się wysoką wytrzymałością i wodoodpornością.
Warstwa powierzchniowa
Wylewka cementowa stanowi ostatnią warstwę płyty fundamentowej. Pełni funkcję podkładu pod materiały wykończeniowe i zapewnia gładką powierzchnię. Typowa grubość warstwy powierzchniowej wynosi 5-10 cm. Może być wykończona na gładko lub z lekką fakturą, w zależności od planowanego pokrycia podłogi.

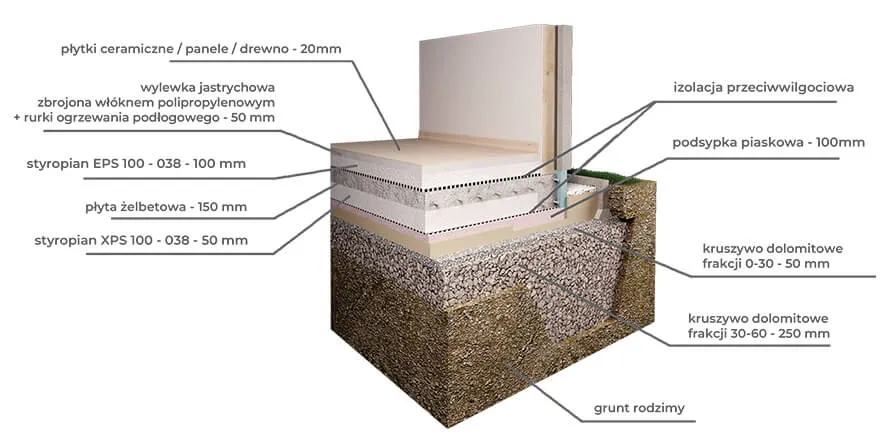

Kolejność układania warstw płyty fundamentowej
| Kolejność | Warstwa | Grubość | Funkcja |
|---|---|---|---|
| 1 | Podłoże gruntowe | 20-30 cm | Wyrównanie i drenaż |
| 2 | Izolacja przeciwwilgociowa | 10-20 cm | Ochrona przed wilgocią |
| 3 | Zbrojenie | Ø 12-16 mm | Wzmocnienie konstrukcji |
| 4 | Beton | 20-40 cm | Główny element nośny |
| 5 | Warstwa powierzchniowa | 5-10 cm | Podkład pod wykończenie |
Znaczenie poszczególnych warstw dla stabilności konstrukcji
Każda warstwa w strukturze płyty fundamentowej ma kluczowe znaczenie dla stabilności całej konstrukcji. Podłoże gruntowe zapewnia równomierne rozłożenie obciążeń. Izolacja chroni przed wilgocią i stratami ciepła. Zbrojenie zwiększa wytrzymałość na zginanie i rozciąganie. Beton przenosi obciążenia i zapewnia sztywność. Warstwa powierzchniowa chroni przed uszkodzeniami mechanicznymi i umożliwia wykończenie.
Czynniki wpływające na projektowanie płyty fundamentowej
- Rodzaj gruntu - określa nośność i stabilność podłoża
- Obciążenia budynku - wpływają na grubość i zbrojenie płyty
- Warunki wodne - determinują rodzaj izolacji przeciwwilgociowej
- Klimat - wpływa na głębokość przemarzania i izolacyjność termiczną
- Przeznaczenie budynku - określa wymagania dotyczące wytrzymałości i trwałości
Rodzaj gruntu ma ogromny wpływ na projekt płyty fundamentowej. Na gruntach słabych, takich jak piaski luźne czy torfy, konieczne jest zastosowanie grubszej płyty i dodatkowego zbrojenia. Natomiast na gruntach spoistych można zaprojektować cieńszą płytę.
Obciążenia budynku bezpośrednio przekładają się na grubość płyty. Im cięższy budynek, tym grubsza i bardziej wytrzymała musi być płyta fundamentowa.
Zalety i wady płyty fundamentowej
| Zalety | Wady |
|---|---|
| Równomierne rozłożenie obciążeń | Wyższy koszt w porównaniu do tradycyjnych fundamentów |
| Dobra izolacja termiczna | Trudności w późniejszych modyfikacjach |
| Ochrona przed wilgocią | Konieczność precyzyjnego wykonania |
| Szybkość wykonania | Większe zużycie materiałów |
| Możliwość budowy na trudnych gruntach | Problemy z odprowadzaniem wody przy wysokim poziomie wód gruntowych |
Płyta fundamentowa a inne rodzaje fundamentów
W porównaniu z ławami fundamentowymi, płyta fundamentowa zapewnia lepsze rozłożenie obciążeń i większą sztywność konstrukcji. Jest też łatwiejsza w wykonaniu, ale wymaga więcej materiału. Fundament punktowy jest tańszy i szybszy w realizacji, ale ma ograniczone zastosowanie w przypadku ciężkich konstrukcji lub słabych gruntów.
Płyta fundamentowa jest najlepszym wyborem na terenach o słabej nośności gruntu, przy wysokim poziomie wód gruntowych lub gdy kluczowa jest dobra izolacja termiczna budynku. Sprawdza się również w przypadku domów energooszczędnych i pasywnych.
Klucz do stabilnego fundamentu: Zrozumienie warstw i funkcji płyty fundamentowej
Płyta fundamentowa to nowoczesne rozwiązanie, które zapewnia solidną podstawę dla budynków, szczególnie na trudnych terenach. Jej struktura, składająca się z warstwy podłoża, izolacji, zbrojenia, betonu i warstwy powierzchniowej, tworzy kompleksowy system zapewniający stabilność, izolację i trwałość konstrukcji.
Każda warstwa pełni kluczową rolę: od wyrównania podłoża i drenażu, przez ochronę przed wilgocią, aż po przenoszenie obciążeń i zapewnienie odpowiedniego wykończenia. Projektując płytę fundamentową, należy uwzględnić szereg czynników, takich jak rodzaj gruntu, obciążenia budynku czy warunki klimatyczne, aby zapewnić optymalne parametry konstrukcji.
Choć budowa płyty fundamentowej może być droższa i bardziej skomplikowana niż tradycyjnych fundamentów, jej zalety - w tym równomierne rozłożenie obciążeń, dobra izolacja termiczna i możliwość budowy na trudnych gruntach - czynią ją atrakcyjnym wyborem dla wielu inwestorów, szczególnie w przypadku domów energooszczędnych i pasywnych.
