Projektowanie schodów żelbetowych: kompleksowy poradnik dla inżynierów

Projektowanie schodów żelbetowych to złożony proces inżynieryjny, wymagający uwzględnienia wielu aspektów technicznych i prawnych. Obejmuje on precyzyjne obliczenia, znajomość norm budowlanych oraz umiejętność pracy z różnymi materiałami. Kluczowe elementy to określenie wymiarów stopni, szerokości biegów i spoczników oraz wybór odpowiedniej konstrukcji. Projektanci muszą zadbać o bezpieczeństwo i funkcjonalność schodów, jednocześnie spełniając wymagania estetyczne.

• Schody żelbetowe muszą spełniać ściśle określone normy techniczne
• Proces projektowania obejmuje ustalenie wymiarów, obliczenia i wybór konstrukcji
• Maksymalna wysokość stopnia w budynkach mieszkalnych to 17,5 cm
• Istnieją różne typy schodów: płytowe, belkowe i belkowo-płytowe
• Specjalistyczne programy komputerowe ułatwiają projektowanie i obliczenia

Wymagania techniczne i normy budowlane dla schodów żelbetowych

Projektowanie schodów żelbetowych wymaga ścisłego przestrzegania norm budowlanych. Kluczowe przepisy znajdują się w rozporządzeniu dotyczącym warunków technicznych dla budynków. Określają one minimalne szerokości użytkowe biegów i spoczników oraz maksymalne wysokości stopni.

Dla budynków mieszkalnych maksymalna wysokość stopnia wynosi 17,5 cm. W obiektach użyteczności publicznej normy mogą być bardziej restrykcyjne. Przepisy regulują również liczbę stopni w jednym biegu - nie powinna przekraczać 17, a minimalna to 3.

Konstrukcja schodów betonowych musi uwzględniać także wymagania dotyczące nachylenia. Kąt nachylenia biegu schodów wewnętrznych nie może przekraczać 65°. Dodatkowo, normy określają minimalną szerokość użytkową schodów, która zależy od typu budynku i jego przeznaczenia.

• Minimalna szerokość użytkowa biegu w budynku mieszkalnym: 1,2 m
• Maksymalna wysokość stopnia w budynkach mieszkalnych: 17,5 cm
• Minimalna liczba stopni w jednym biegu: 3
• Maksymalna liczba stopni w jednym biegu: 17
• Maksymalny kąt nachylenia biegu schodów wewnętrznych: 65°

Nieprzestrzeganie norm budowlanych przy projektowaniu schodów żelbetowych może prowadzić do poważnych konsekwencji. W pierwszej kolejności grozi to odmową odbioru budynku przez inspektora nadzoru budowlanego. Może to skutkować koniecznością kosztownej przebudowy lub nawet rozbiórki schodów.

Ponadto, schody niezgodne z normami stanowią zagrożenie dla bezpieczeństwa użytkowników. W przypadku wypadku, projektant może ponieść odpowiedzialność prawną i finansową. Dlatego tak ważne jest dokładne przestrzeganie wszystkich wymagań technicznych i norm budowlanych.

Etapy projektowania schodów żelbetowych

Analiza wstępna i określenie parametrów

Pierwszym krokiem w projektowaniu schodów żelbetowych jest dokładna analiza przestrzeni, w której mają się znaleźć. Obejmuje to pomiar różnicy poziomów między kondygnacjami i określenie dostępnej powierzchni. Te informacje są kluczowe dla dalszych etapów projektowania.

Następnie projektant ustala wstępne parametry schodów. Określa liczbę biegów, szerokość biegu i spoczników oraz wstępną liczbę stopni. Ważne jest też uwzględnienie funkcji budynku i przewidywanego natężenia ruchu, co wpłynie na wymiary schodów.

Obliczenia i dobór wymiarów

Obliczenia schodów żelbetowych to kluczowy etap projektowania. Projektant ustala dokładną liczbę i wysokość stopni, korzystając z formuły 2h + s = 60-65 cm, gdzie h to wysokość stopnia, a s to szerokość.

Kolejnym krokiem jest obliczenie długości biegu i spoczników. Uwzględnia się tu minimalne wymiary określone w normach oraz ergonomię użytkowania. Ważne jest zachowanie jednakowej wysokości wszystkich stopni w biegu.

Na tym etapie dobiera się też grubość płyty biegowej i spocznikowej. Zależy ona od rozpiętości schodów, obciążeń i wymagań przeciwpożarowych. Typowa grubość płyty żelbetowej waha się od 10 do 15 cm.

Projektowanie zbrojenia

Zbrojenie schodów żelbetowych to krytyczny element zapewniający wytrzymałość konstrukcji. Projektant określa rodzaj, średnicę i rozstaw prętów zbrojeniowych. Główne zbrojenie umieszcza się w dolnej części płyty biegowej, prostopadle do linii stopni.

Ważne jest też zaprojektowanie zbrojenia rozdzielczego, które zapobiega pękaniu betonu. W miejscach połączeń biegów ze spocznikami stosuje się dodatkowe zbrojenie, aby wzmocnić te newralgiczne punkty konstrukcji.

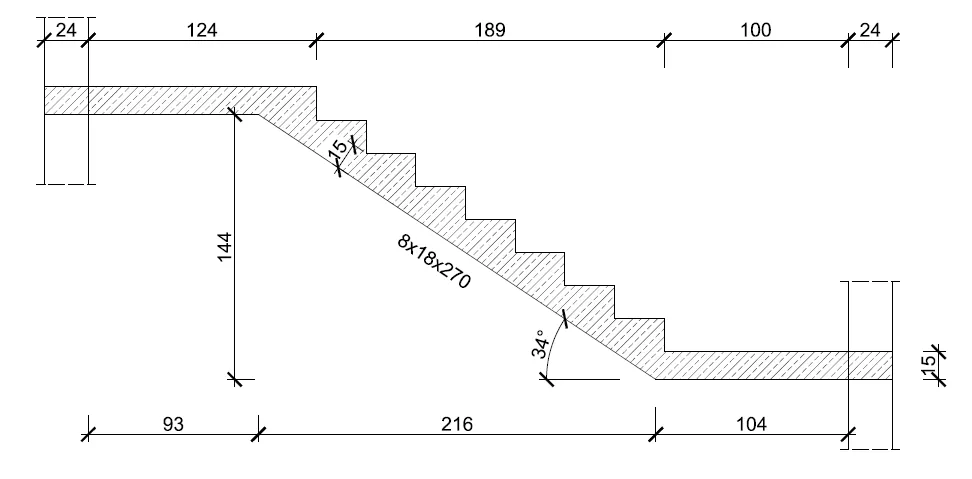

Wzory i obliczenia dla wymiarów schodów żelbetowych

Podstawowym wzorem używanym przy wymiarowaniu schodów żelbetowych jest formuła Blondela: 2h + s = 60-65 cm. Pozwala ona określić optymalną relację między wysokością (h) a szerokością (s) stopnia, zapewniając komfort użytkowania.

Liczba stopni obliczana jest ze wzoru: n = H / h, gdzie H to wysokość kondygnacji, a h to wysokość pojedynczego stopnia. Wynik zawsze zaokrągla się w górę do liczby całkowitej.

Długość biegu schodów można obliczyć za pomocą wzoru: L = (n-1) * s, gdzie n to liczba stopni, a s to szerokość stopnia. Do tej wartości należy dodać głębokość ostatniego stopnia, aby uzyskać pełną długość biegu.

Grubość płyty biegowej schodów żelbetowych można wstępnie oszacować za pomocą wzoru: d = L/30, gdzie L to długość biegu. Ostateczna grubość zależy jednak od obliczeń statycznych i wymagań przeciwpożarowych.

• Wzór Blondela: 2h + s = 60-65 cm (h - wysokość stopnia, s - szerokość)
• Liczba stopni: n = H / h (H - wysokość kondygnacji, h - wysokość stopnia)
• Długość biegu: L = (n-1) * s (n - liczba stopni, s - szerokość stopnia)
• Wstępna grubość płyty: d = L/30 (L - długość biegu)

Typy konstrukcji schodów żelbetowych

Schody płytowe

Schody betonowe monolityczne typu płytowego to najprostsza forma konstrukcji schodów betonowych. Składają się z jednolitej płyty żelbetowej, która tworzy zarówno biegi, jak i spoczniki. Ta konstrukcja jest szczególnie popularna w budynkach mieszkalnych i niewielkich obiektach użyteczności publicznej.

Zaletą schodów płytowych jest ich prosta konstrukcja i stosunkowo niski koszt wykonania. Oferują one również dużą swobodę w kształtowaniu formy architektonicznej. Jednakże, przy większych rozpiętościach mogą wymagać znacznej grubości płyty, co zwiększa ciężar własny konstrukcji.

Schody belkowe

Schody belkowe opierają się na dwóch lub więcej belkach żelbetowych, które przenoszą obciążenia na konstrukcję budynku. Stopnie mogą być prefabrykowane lub wylewane na miejscu. Ten typ konstrukcji schodów betonowych jest często stosowany w budynkach o większych rozpiętościach.

Główną zaletą schodów belkowych jest możliwość uzyskania lekkiej konstrukcji przy zachowaniu dużej nośności. Pozwalają one na projektowanie schodów o większej rozpiętości niż schody płytowe. Wymagają jednak precyzyjnego projektowania schodów żelbetowych i starannego wykonania.

Schody belkowo-płytowe

Schody belkowo-płytowe łączą cechy obu wcześniej wymienionych typów. Składają się z płyty żelbetowej wspartej na belkach. Ta konstrukcja pozwala na optymalne rozłożenie obciążeń i jest często stosowana w budynkach użyteczności publicznej.

Zaletą tego rozwiązania jest możliwość projektowania schodów o dużej rozpiętości przy zachowaniu stosunkowo niewielkiej grubości płyty. Schody belkowo-płytowe oferują również dobrą izolację akustyczną. Wymagają jednak bardziej skomplikowanego procesu projektowania schodów żelbetowych i wykonania.

Materiały i techniki wykonania schodów żelbetowych

Kluczowym materiałem w konstrukcji schodów betonowych jest beton o odpowiedniej klasie wytrzymałości. Najczęściej stosuje się beton klasy C20/25 lub C25/30. Wybór zależy od obciążeń i warunków eksploatacji schodów.

Stal zbrojeniowa to drugi niezbędny materiał. Zazwyczaj używa się prętów żebrowanych klasy A-III (34GS) lub A-IIIN (B500SP). Średnica prętów głównych waha się od 8 do 16 mm, w zależności od obciążeń i rozpiętości schodów.

Ważnym elementem jest również odpowiednie przygotowanie deskowania. Musi ono być stabilne i precyzyjnie wykonane, aby zapewnić dokładne odwzorowanie projektowanego kształtu schodów. Coraz częściej stosuje się systemy szalunkowe, które ułatwiają i przyspieszają proces wykonania.

• Przygotowanie deskowania i zbrojenia
• Układanie i zagęszczanie mieszanki betonowej
• Pielęgnacja betonu w okresie dojrzewania
• Rozszalowanie konstrukcji
• Wykończenie powierzchni schodów

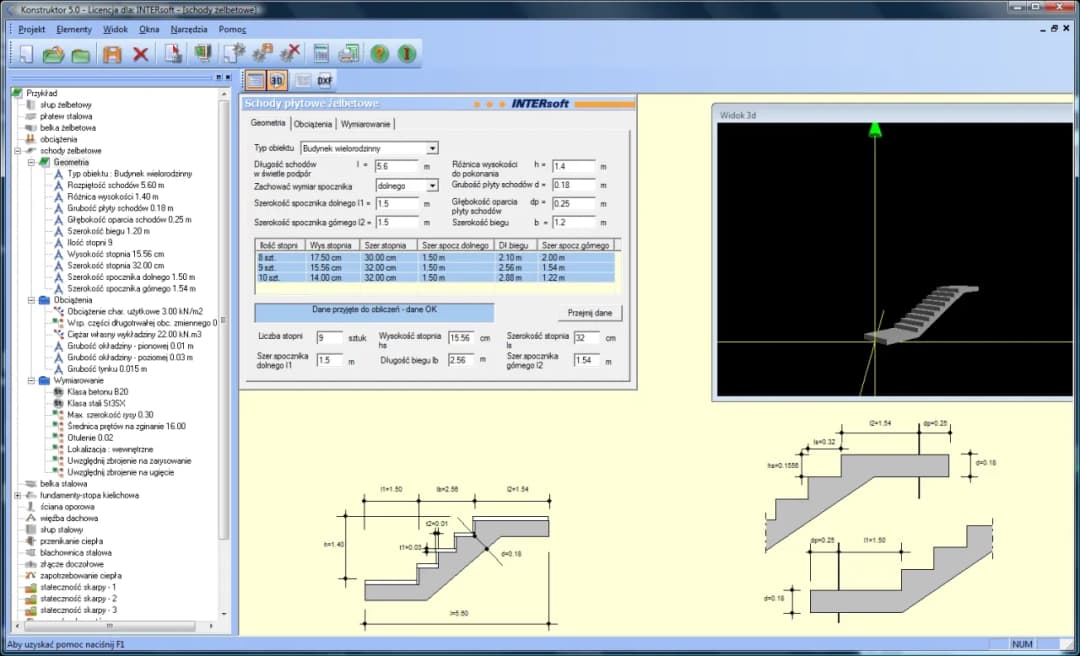

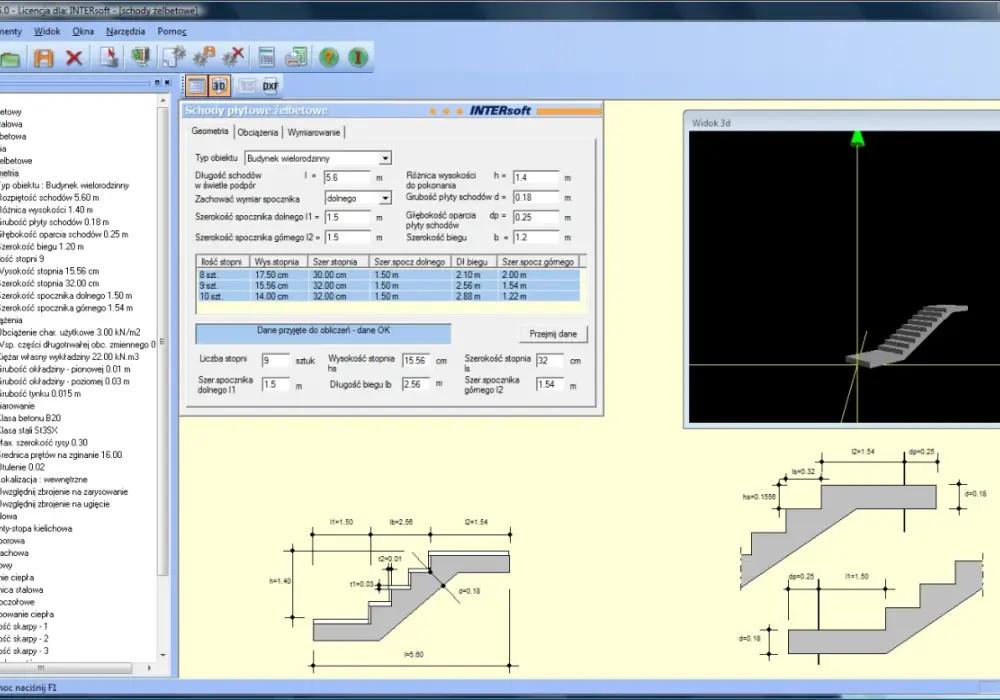

Programy komputerowe do projektowania schodów żelbetowych

Nowoczesne projektowanie schodów żelbetowych często wykorzystuje specjalistyczne oprogramowanie. Programy takie jak ArCADia czy AutoCAD z dodatkami do projektowania konstrukcji znacznie usprawniają proces projektowy. Umożliwiają one szybkie tworzenie modeli 3D i automatyczne generowanie dokumentacji.

Oprogramowanie do analizy konstrukcyjnej, jak ROBOT Structural Analysis, pozwala na dokładne obliczenia schodów żelbetowych. Umożliwia symulację różnych obciążeń i analizę zachowania konstrukcji w różnych warunkach.

Coraz popularniejsze stają się też programy wykorzystujące technologię BIM (Building Information Modeling), takie jak Revit. Pozwalają one na kompleksowe projektowanie budynku, w tym schodów, z uwzględnieniem wszystkich branż i etapów budowy.

Jak uniknąć typowych błędów w projektowaniu schodów żelbetowych?

Jednym z najczęstszych błędów w projektowaniu schodów żelbetowych jest nieprawidłowe określenie wysokości stopni. Zbyt wysokie stopnie mogą być niebezpieczne, a zbyt niskie - niewygodne. Zawsze należy stosować wzór Blondela i uwzględniać maksymalne dopuszczalne wysokości określone w normach.

Innym błędem jest niedostateczne zbrojenie, szczególnie w miejscach połączeń biegów ze spocznikami. Może to prowadzić do pęknięć i uszkodzeń konstrukcji. Warto zawsze przeprowadzać dokładne obliczenia i stosować dodatkowe zbrojenie w newralgicznych punktach.

Często popełnianym błędem jest też niewłaściwe zaprojektowanie odpływu wody ze schodów zewnętrznych. Brak odpowiedniego spadku może prowadzić do gromadzenia się wody i szybszej degradacji betonu. Należy zawsze projektować schody z minimalnym spadkiem 1-2% w kierunku od budynku.

Istotnym problemem może być także nieprawidłowe wykonanie dylatacji. Brak lub niewła ściwe rozmieszczenie dylatacji może prowadzić do pękania betonu. Przy projektowaniu schodów żelbetowych należy uwzględnić dylatacje, szczególnie w miejscach połączeń z innymi elementami konstrukcji.

Praktyczne wskazówki od doświadczonych projektantów

Doświadczeni projektanci zalecają, aby zawsze rozpoczynać projektowanie schodów żelbetowych od dokładnej analizy potrzeb użytkowników. Uwzględnienie specyfiki budynku i przewidywanego natężenia ruchu pozwoli na optymalne dostosowanie konstrukcji.

Warto też zwrócić uwagę na aspekt estetyczny schodów. Choć funkcjonalność jest kluczowa, schody mogą stanowić istotny element architektoniczny budynku. Można rozważyć zastosowanie nietypowych kształtów lub wykończeń, o ile nie koliduje to z wymaganiami technicznymi.

Istotną kwestią jest też projektowanie z myślą o przyszłości. Warto uwzględnić możliwość późniejszej instalacji platformy dla osób niepełnosprawnych lub windy. Może to znacznie ułatwić ewentualne modyfikacje w przyszłości.

Eksperci podkreślają również wagę właściwego oświetlenia schodów. Dobre oświetlenie nie tylko poprawia bezpieczeństwo, ale może też podkreślić walory estetyczne konstrukcji schodów betonowych.

Wreszcie, doświadczeni projektanci zalecają ścisłą współpracę z wykonawcami. Konsultacje na etapie projektowania mogą pomóc uniknąć problemów podczas realizacji i zapewnić wysoką jakość wykonania.

• Zawsze priorytetowo traktuj bezpieczeństwo i ergonomię użytkowania
• Pamiętaj o odpowiednim doborze materiałów wykończeniowych, zwłaszcza antypoślizgowych
• Uwzględniaj aspekty akustyczne, szczególnie w budynkach mieszkalnych
• Projektuj z myślą o łatwości konserwacji i czyszczenia schodów
• Nie zapominaj o właściwym zbrojeniu schodów żelbetowych, szczególnie w miejscach krytycznych

Klucz do sukcesu w projektowaniu schodów żelbetowych

Projektowanie schodów żelbetowych to złożony proces, wymagający głębokiej wiedzy technicznej i kreatywności. Jak wynika z powyższego artykułu, kluczowe jest przestrzeganie norm budowlanych, precyzyjne obliczenia i dobór odpowiednich materiałów. Niezależnie od tego, czy projektujemy schody płytowe, belkowe czy belkowo-płytowe, zawsze musimy mieć na uwadze bezpieczeństwo i komfort użytkowników.

Wykorzystanie nowoczesnych narzędzi, takich jak specjalistyczne programy komputerowe, może znacznie ułatwić proces projektowania i minimalizować ryzyko błędów. Jednak nawet najlepsze oprogramowanie nie zastąpi doświadczenia i wiedzy projektanta. Dlatego tak istotne jest ciągłe doskonalenie umiejętności i śledzenie najnowszych trendów w konstrukcji schodów betonowych.

Pamiętajmy, że dobrze zaprojektowane schody to nie tylko element konstrukcyjny, ale także istotny akcent architektoniczny. Łącząc funkcjonalność z estetyką, możemy stworzyć schody, które będą nie tylko służyć użytkownikom przez lata, ale również zachwycać swoim wyglądem. To właśnie umiejętność balansowania między tymi aspektami wyróżnia najlepszych projektantów w dziedzinie projektowania schodów żelbetowych.
